Trafo Distribusi

Trafo distribusi, biasa disebut dengan “trans distribusi”, adalah suatu perangkat listrik statis dalam sistem distribusi yang mengubah tegangan dan arus arus bolak-balik (AC) berdasarkan prinsip induksi elektromagnetik untuk mentransmisikan energi listrik AC. Biasanya, ini beroperasi di jaringan distribusi dengan tingkat tegangan 10-35kV (kebanyakan 10kV atau lebih rendah) dan kapasitas 6300kVA atau kurang, menyuplai daya langsung ke pengguna akhir.

1. Pengenalan Dasar Transformator Distribusi

1.1 Definisi

Trafo distribusi, atau disingkat "trans distribusi", adalah perangkat listrik statis dalam sistem distribusi yang mengubah tegangan dan arus AC sesuai dengan prinsip induksi elektromagnetik untuk mentransmisikan energi listrik AC. Di beberapa daerah, trafo daya dengan level tegangan di bawah 35kV (kebanyakan 10kV atau lebih rendah) disebut "transformator distribusi", disingkat "trans distribusi". Lokasi pemasangan “trans distribusi” adalah gardu induk. Trafo distribusi sebaiknya dipasang di tiang atau di luar ruangan di atas tanah.

1.2 Struktur

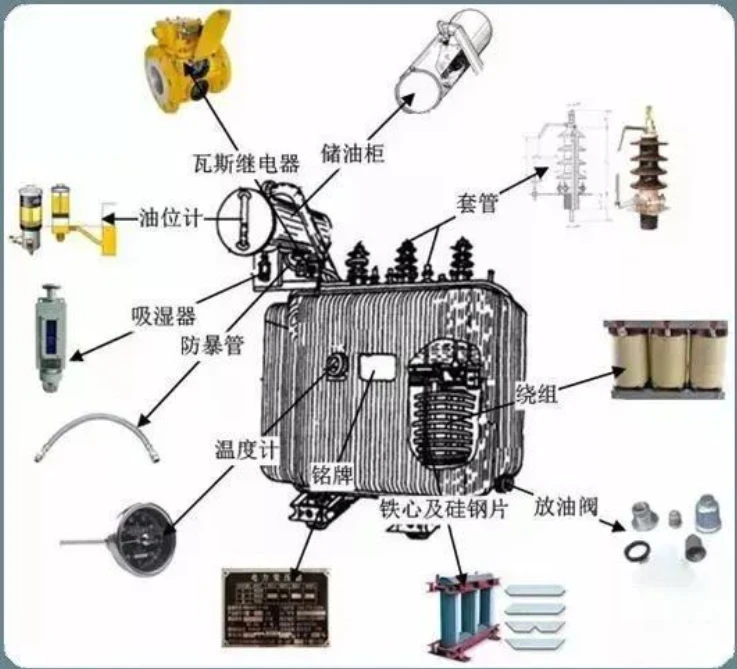

Bagian ini berfokus pada struktur-transformator distribusi terendam minyak. Trafo distribusi terendam oli-secara struktural dapat dibagi menjadi badan utama, konservator oli, bushing isolasi, tap changer, dan perangkat proteksi, dll. (Lihat gambar di bawah: Dekomposisi Struktur Trafo Distribusi)

1.2.1 Badan Utama

Badan utama terdiri dari tiga bagian: inti besi, belitan, dan minyak isolasi. Belitan membentuk rangkaian listrik transformator, sedangkan inti besi membentuk rangkaian magnetnya. Bersama-sama, mereka membentuk komponen inti elektromagnetik transformator.

1.2.1.1 Inti Besi

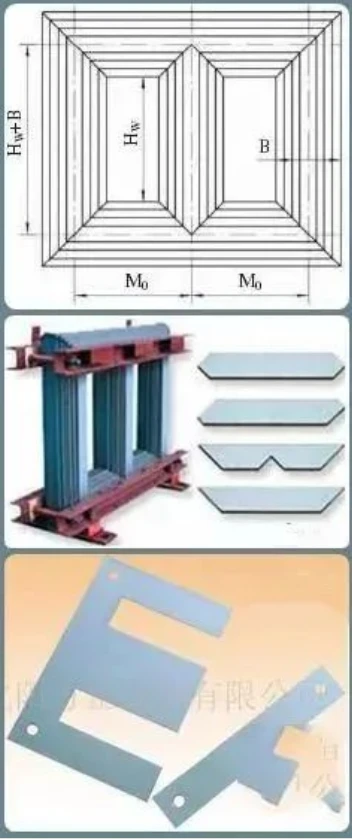

Inti besi merupakan bagian rangkaian magnet utama transformator. Biasanya dibuat dengan menumpuk lembaran baja silikon canai panas-atau canai dingin-dengan kandungan silikon tinggi (tebal 0,35 mm atau 0,5 mm) dan diisolasi dengan lapisan permukaan. Inti besi terbagi menjadi dua bagian yaitu kolom inti dan kuk. Kolom inti dilapisi dengan belitan, dan kuk digunakan untuk menutup sirkuit magnet. Bentuk struktur dasar inti besi mencakup tipe-inti dan tipe-kerang. (Lihat: Struktur Inti Besi)

1.2.1.2 Gulungan

Gulungan adalah bagian rangkaian listrik dari transformator, umumnya dililitkan pada cetakan belitan dengan menggunakan kabel tembaga pipih berinsulasi atau kabel tembaga bulat. Gulungan dipasang pada kolom inti transformator. Gulungan-tegangan rendah ditempatkan pada lapisan dalam, dan belitan-tegangan tinggi ditempatkan pada lapisan luar belitan-tegangan rendah. Selongsong insulasi yang terbuat dari bahan insulasi memisahkan belitan-tegangan rendah dari inti besi, dan belitan-tegangan tinggi dari belitan-tegangan rendah untuk memastikan insulasi. (Lihat: Struktur Berliku)

1.2.1.3 Minyak Isolasi

Minyak transformator memiliki komposisi yang kompleks, terutama terdiri dari naftena, alkana, dan hidrokarbon aromatik. Pada trafo distribusi, oli trafo memiliki dua tujuan: pertama, memberikan insulasi antara belitan trafo, antara belitan dan inti besi, dan antara belitan dan tangki minyak; kedua, ia bersirkulasi secara konvektif saat dipanaskan, menghilangkan panas dari inti dan belitan transformator. Spesifikasi umum oli transformator adalah No. 10, No. 25, dan No. 45. Angka tersebut menunjukkan suhu saat oli mulai memadat pada suhu di bawah-nol. Misalnya, minyak "Tidak. 25" berarti minyak mulai mengeras pada suhu -25 derajat . Spesifikasi oli yang sesuai harus dipilih berdasarkan kondisi iklim setempat.

1.2.2 Konservator Minyak

Konservator minyak dipasang pada penutup atas tangki minyak. Volumenya kira-kira 10% dari volume tangki minyak. Sebuah pipa menghubungkan konservator minyak dan tangki minyak. Ketika volume minyak transformator mengembang atau menyusut karena perubahan suhu, konservator minyak menyimpan atau menambah minyak untuk memastikan inti dan belitan terendam dalam minyak. Selain itu, konservator oli mengurangi area kontak antara oli dan udara, sehingga memperlambat laju kerusakan oli.

Pengukur level oli dipasang di sisi konservator oli. Di sebelah tabung kaca pengukur, terdapat garis ketinggian oli standar yang sesuai dengan suhu oli -30 derajat , +20 derajat , dan +40 derajat . Garis-garis ini menunjukkan level oli yang diperlukan untuk trafo yang tidak beroperasi dan terutama mencerminkan apakah volume oli mencukupi ketika trafo beroperasi pada temperatur yang berbeda.

Sebuah pernafasan dipasang pada konservator minyak, menghubungkan ruang atas konservator dengan atmosfer. Ketika oli trafo memuai atau menyusut karena perubahan suhu, udara di bagian atas konservator dapat masuk atau keluar melalui pernafasan, memungkinkan level oli naik atau turun dan mencegah deformasi atau bahkan kerusakan pada tangki oli.

1.2.3 Busing Isolasi

Busing isolasi adalah perangkat isolasi eksternal utama transformator. Kebanyakan busing isolasi transformator adalah busing isolasi porselen. Kabel ini mengarahkan kabel belitan transformator bertegangan tinggi dan bertegangan rendah dari dalam tangki minyak ke luar, mengisolasi belitan transformator dari tanah (cangkang tangki dan inti besi), dan juga berfungsi sebagai komponen kunci untuk memasang kabel dan menghubungkan ke sirkuit eksternal. Bushing porselen bertegangan tinggi relatif tinggi, sedangkan bushing porselen bertegangan rendah lebih pendek.

1.2.4 Ketuk Ketuk

Tap tap adalah perangkat untuk mengubah tap pada belitan-tegangan tinggi transformator. Menyesuaikan posisi keran menambah atau mengurangi jumlah belitan pada bagian belitan primer, mengubah rasio tegangan untuk menyesuaikan tegangan keluaran. Transformator yang mengatur tegangan keluaran dengan mengubah posisi tap changer secara manual setelah dimatikan dan diputuskan sambungannya dari jaringan listrik disebut transformator pengaturan tegangan tanpa beban.

1.2.5 Perangkat Perlindungan

1.2.5.1 Relai Gas

Relai gas dipasang di tengah pipa penghubung antara tangki minyak trafo dan konservator minyak. Ini terhubung ke sirkuit kontrol untuk membentuk perangkat perlindungan gas. Kontak atas relai gas membentuk sirkuit terpisah dengan sinyal gas ringan. Kontak bawah relai gas terhubung ke sirkuit eksternal untuk membentuk perlindungan gas berat. Saat gas berat diaktifkan, pemutus sirkuit bertegangan tinggi akan trip dan mengirimkan sinyal pengaktifan gas berat.

1.2.5.2 Ventilasi Ledakan

Ventilasi ledakan merupakan alat pelindung keselamatan trafo yang dipasang pada penutup atas trafo. Ini terhubung dengan atmosfer. Jika terjadi kesalahan, panas akan menguapkan minyak trafo, memicu relai gas mengirimkan sinyal alarm atau memutus pasokan listrik untuk mencegah tangki minyak meledak.

2. Klasifikasi

2.1 Klasifikasi berdasarkan Lokasi Pemasangan

Trafo distribusi diklasifikasikan menjadi tipe indoor dan outdoor berdasarkan lokasi pemasangannya. Pemasangan di luar ruangan meliputi tipe-platform, tipe-tiang, dan tipe-tanah (termasuk tipe-prainstal).

2.1.1 Tiang-Tipe

Pemasangan tipe-tiang melibatkan pemasangan trafo pada bingkai yang terpasang pada sebuah tiang, yang dibagi menjadi tipe-tiang tunggal dan-tiang ganda.

Jika kapasitas trafo distribusi adalah 30kVA atau kurang (termasuk 30kVA), platform trafo distribusi-kutub tunggal umumnya digunakan. Trafo distribusi, sekering-putus-tegangan tinggi, dan arester-tegangan tinggi dipasang pada satu tiang semen. Badan tiang harus dimiringkan 13 derajat -15 derajat berlawanan arah dengan tempat pemasangan trafo distribusi.

Ketika kapasitas trafo distribusi berkisar antara 50kVA hingga 315kVA, platform trafo distribusi kutub ganda biasanya digunakan. Platformnya terdiri dari tiang semen utama dan tiang bantu. Kutub utama dilengkapi dengan sekering-penurunan tegangan-tegangan tinggi dan kabel kabel-tegangan tinggi, sedangkan tiang bantu memiliki kabel balik sekunder. Platform trafo distribusi-kutub ganda lebih tangguh dibandingkan jenis-kutub tunggal.

Keuntungan pemasangan jenis tiang-: luas lantai yang kecil, tidak memerlukan dinding atau penutup di sekelilingnya, dan bagian beraliran listrik berada jauh di atas tanah, sehingga mengurangi risiko kecelakaan. Kekurangan: konsumsi baja yang besar untuk platform dan biaya yang relatif tinggi.
