Di bawah ini adalah analisis sirkuit sekunder untuk mentransmisikan suhu oli transformator dan suhu belitan ke latar belakang. Analisis dan pemecahan masalah khusus dapat dilakukan sesuai dengan sirkuit sekunder ini (tentu saja, situasi spesifik membutuhkan sirkuit sekunder yang sesuai).
I. pengukur suhu oli transformator di tempat dan pengukur suhu belitan
Seperti yang ditunjukkan pada Gambar 1 dan Gambar 2, termometer permukaan oli dapat menampilkan kedua sinyal resistansi PT100 dan 4-20 Ma sinyal arus kecil, sedangkan termometer belitan hanya dapat menghasilkan 4-20 Ma sinyal arus kecil. Selain itu, ketika output termometer 4-20 Ma sinyal arus kecil, itu perlu dihubungkan ke catu daya AC 220V. Di stasiun ini, 4-20 Ma sinyal saat ini digunakan untuk memasukkan ke dalam perangkat pengukuran dan kontrol.

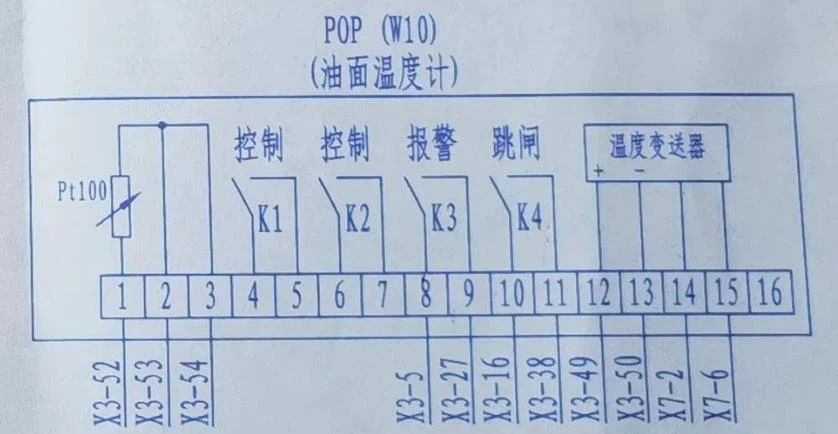

Gambar 1 termometer permukaan oli
Gambar 2 Termometer Berliku
Pengkabelan termometer permukaan oli dan termometer belitan dituntun ke kotak terminal bodi transformator, dan kemudian sinyal arus kecil ini dituntun ke pengukuran transformator dan perangkat kontrol melalui kabel.
Ii. Input sinyal arus kecil dari pengukuran transformator dan perangkat kontrol
Seperti yang ditunjukkan pada Gambar 3, perangkat pengukuran dan kontrol dapat memasukkan sinyal resistansi PT100 dan 4-20 Ma sinyal saat ini kecil.
Gambar 3 Sirkuit Input Arus Kecil Pengukuran Transformer dan Perangkat Kontrol
Setelah menghubungkan 4-20 Ma sinyal arus kecil ke pengukuran transformator dan perangkat kontrol, perlu untuk menentukan kisaran pengukuran pengukur suhu permukaan oli transformator dan pengukur suhu belitan, dan menginformasikan latar belakang produsen untuk mengkonfigurasi koefisien tertentu sehingga suhu yang sesuai dapat ditampilkan pada latar belakang.
